PLCの機械を作る自動トイレット ペーパーを包むセリウム

トイレ ットペーパーの生産ライン、PLCのプログラム制御を包む2台のロールスロイス





記述

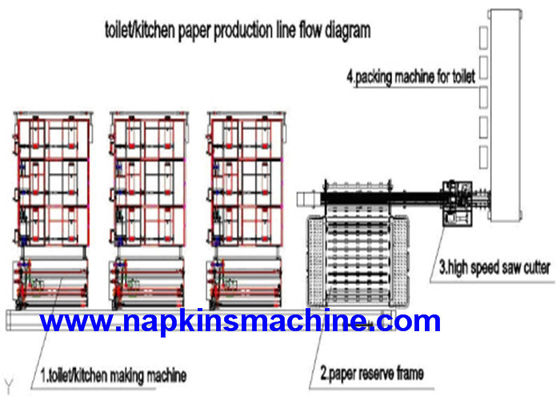

機械生産ラインを作るトイレ ットペーパーのペーパー ロールを包むすべて高度のオペレーティング システムによって合わせられる2台のロールスロイスは巻き戻す単位から成っていて、単位、自動転送ユニットおよび自動丸太の鋸を集める。ライン中私達は完全な生産を保障するために網の張力コントローラー、異常センサー、緊急時および安全停止および合わせられた周波数変換の運転者取付けた。

プロセスはそれぞれの位置に自動空気の負荷システムを使用してジャンボ ロールの指定数の負荷によって始まる。それからそれらはpremadeの中心のスタート地点に達することまでのさまざまな段階を通した動揺ボタンが付いている機械を通して通る。 それからボタンの押しから生産周期は始まる。

この周期は中心にティッシュの網を巻き、トリミングおよび尾シーリングにそれらを運転することによって始まる。その後終了する丸太は丸太の指定いくつもを貯える出、丸太の鋸の供給のコンベヤーのに自動的に組の2のそれらに与える蓄積装置に。システムを削っていて高度の切断および刃がこの自動丸太は精密な、電子的に管理された方法の望ましい最終的なロール幅に切口を2本の丸太見た。それらは顧客の販売の必要性に従ってそれ以上のパッキングについては2つの出口のコンベヤーによって丸太から見た出る。





Technicals変数





フル オートマチックの巻き戻す機械



機械モデル		1092	1575	1760	2200	2500	2800	3000	3200	3500
幅（mm）		1300	1800	2000年	2200	2500	2800	3000	3200	3500
完成品の直径		f 90 - 150 （堅さは調節可能である場合もある）
完成品の内部の直径		f 30 - 50のmm
ジャンボ ロールの直径（mm）		f 1500 （他のサイズは発注することができる）
ジャンボ ロールの内部の直径		3"、76.2 mm （他のサイズは発注することができる）
パーホレーションの間隔（mm）		4 （刃）:90 - 160mm、2 （刃）:180 - 320mm 空気空気の分離単位
生産の速度		180 - 220 m/min
変数セット		人間-機械インタフェース操作システム
プログラマブル コントローラ		PLCプログラム
機械運転		最終製品の精密な長さを保証するより少ない速度調整装置をステップによって運転される。
ジャンボ ロールの立場		2つの層（命令することができる）
空気空気システム		5 Pa （エア圧縮機）、最低圧力5kg/cm2 pa （顧客は独自で準備されるべきである）
力		18.5KW （頻度は速度調整する）
全面的なサイズ		9つX 3.2 X 1.8 M
装置の重量		4000 - 15000kg （およそ）
選ばれた項目（別に命令されるべきである）
浮き出し	単一の浮き出し、鋼鉄浮き出しに鋼鉄二重浮き出し
ジャンボ ロールの立場	1-3の層
ジャンボ ロールの立場の運転	variatorによって運転される
巻き戻す単位	非中核の単位
印刷機構	Heliotypeの印刷機構
側面の転がり浮き出し	鋼鉄への鋼鉄
パーホレーション モード	空気空気の分離単位
滑らかな浮き出し	鋼鉄への鋼鉄、ゴムへの鋼鉄;
台所タオル	2地点間浮き出しの接着剤の薄板になるシステム（別に命令されるべきである）;反対ポイント浮き出しの接着剤薄板になるシステム無し（別の順序）。
遠隔電気通信のサービス・システム	別に命令されるべきである。



大判紙のカッター





転がされた中心の長さ	1092-3500 機械価格で別の転がされた中心の長さで別。
完成品の直径	105±5mm （90-150mmからの他のサイズは発注することができる）
横の切断長さ	のサーボ機構、許容±1mm可変性
機械速度	（100-160の切口/分、2つのロール/切口）
演算速度	（140cuts/minの2つのロール/切口）
機能モデル	丸刃及び継続的だったペーパー ロール行進を回す螺線形
制御の運転	サーボ モーター運転
粉砕をナイフで刺	空気の粉砕車輪、時間はパネルで制御することができる。
丸刃の外の直径	610mm
用具を締め金で止めること	交換可能（終了する中心の外の直径は示すことができる。）
完成品の指定:	転がされた中心の外の直径90mm-150mm 切断長さ  50mm-300mm 残りの長さ25mm-50mm
力	10のKW
機械サイズ	LXWXH （M） = （7-9） X 2 X 1.8 M
装置の重量	3T







フル オートマチックの普通サイズのパッキング機械



（1）。覆いのページ:トイレット ペーパー ロール
               （2）。 ラッパー:CPPの包装のフィルム

2.1。包装のフィルムの厚さ:0.018mm~0.06 mm;
2.2。包装のフィルムの最高の直径:380mmか。
2.3。包装のフィルムの棒径:75mm~78mm;
 （3）。速度（P/min）:最高速度120
（4）。サイズに:6630mm x 1035mm x1 700mm
（5）。力:9KW
（6）。 重量:1500kg





特徴



1.巻き戻すことの後の自動中心の供給システム、自動丸太の補助機関車は、そして新しい丸太を再度巻き戻す。

2.自動端トリミング、中心の供給;自動端のトリミング、1回に同期的に吹きかかり、密封する接着剤。、そう切り詰められた無駄を再度巻き戻し、費用を減らす救うこと容易な10-18mmの尾を残し。

3 . タッチ画面の国際的な高度PLCのプログラマブル制御の技術、人間-機械インタフェース操作、データ セットおよびパラメーター付き欠陥ショーを採用する。

4 . 4部分の高精度の螺線形のナイフ、低雑音、明確なパーホレーションを採用したり、より大きい範囲を持つために変速機を採用する。

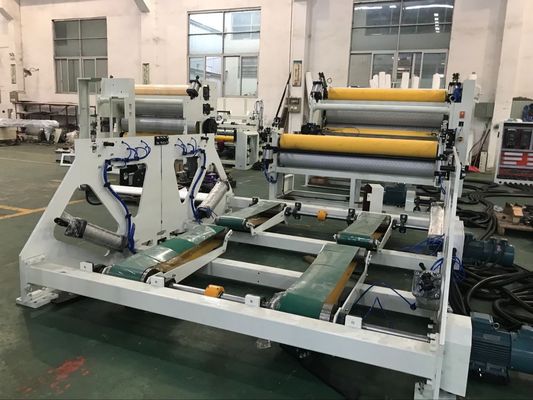

5 . 3横のタイプ背部立場、広く平らなベルトを運転することを用いる空気の負荷システム、;各々のジャンボ ロールは独自に調節することができる。

6.浮き出しの単位:よく一致させる2つの層を2地点間浮彫りになるローラーを採用しなさいペーパーは柔らかく、明確なパターンがある

7. ペーパーを身に着けているためのAdopt動揺スイッチ、作動すること容易および安全。
