90mmのサイズのRewinder 7.5KWのトイレ ットペーパーのペーパー作成機械

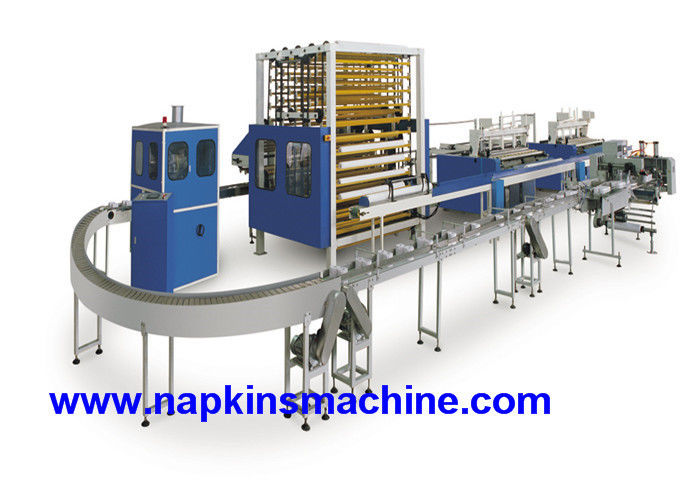

高速トイレ ットペーパーの生産ライン、トイレ ットペーパーのペーパー中心機械





記述



機械生産ラインを作るフル オートマチックのトイレ ットペーパー ペーパー ロールは私達のquondam自動再巻取り機の基盤で外国改善される新しいモデルであり、



技術。



多くの先回り制御の技術はこのラインで、のような使用される: プログラム論理制御システム;HMI、;

1つのボタンchinese-englishスイッチ;同期周波数変換ドライブ;機械工、電気設備および写真の統合。それはある



全悩み情報と装備されている。それはrewinderのあらゆる行為を検出し、調節できる



最適の状態で自動的にrewinderを保つため。例えば:網の張力システムがある



ライン、それは網の張力に従って速度を制御できる従って別のタイプのジャンボ ロールを合わせることができる。

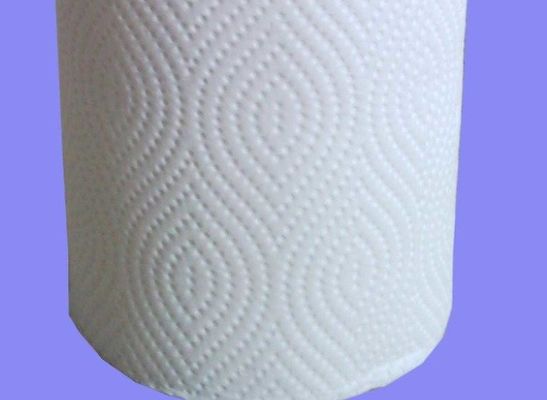

従ってそれはペーパー カンパニーのための一等級のトイレットペーパーそして台所タオルを作り出す最もよい選択である。



rewinderの特徴は次の通りある:
1つ、Unwind閉じたループの周波数変換の制御システムが装備されている。
網が一直線に並ばないとき2、までジャンボ ロールために動かすように接触ボタン スクリーンを作動できる



網は一直線に並ぶ。
中心の単位が中心を検出できないかまたは中心が使い果す場合3つは、機械オペレータを告げるためにまたは驚かす



中心ブラケットにある中心を置く労働者。
機械が動いているとき4つは速度の変更の理由のために、網のはっきりと突然打ち切る



ジャンボ ロールからの問題。
丸太が巻き戻している間5つの堅さのある程度は調節することができる。それは別の程度をの作り出すことができる



1本の丸太の堅さ。
丸太が巻き戻しているとき6つは、次の中心準備ができている。
先端技術の使用の理由のための7、:プログラム論理制御システム; 同期周波数変換ドライブ;機械工、電気設備および写真の統合。
8つ、終了する丸太シーラーの後につくことを来るときトリミングはで、接着剤の噴霧およびシーリングは終えることができる



同じ時間。
9つ、浮彫りになる単位および接着剤のアプリケーターの端の浮彫りになる単位、印刷システムは顧客によって順序行う。





変数



機械名前	フル オートのRewinder
モデル	1092/1575/1760/2200/2500/2900
最高の幅   未加工ペーパーの	1350/1750/2000/2150/2400/2800のmm、   指定されるべき他のサイズ
最高の外の直径   未加工ペーパーの	1100mmの指定されるべき他のサイズ
内部の直径   未加工ペーパー中心の	3"、76のmmの指定されるべき他のサイズ
完成品の外の直径	90-135mmの指定されるべき他のサイズ
プロダクト直径制御	電気/空気
速度	0~200m/min
演算速度	180m/min
力	5.5~22kw可変的な頻度速度   調整
変数設定	HMI （タッチ画面によって装備することができる 操作のパネル）
プロシージャ制御	PLC
ブレーキ	electric&pneumatic制御
空気システム	ミニット・プレッシャー3HP空気圧縮機、 5kg/cm2paはある（ユーザーが供給する）
刃を打ち抜くこと	4つのPCの螺線形の刃
サイズを打ち抜くこと	108mm （+-2mm）
大きさと重さ	モデルおよび構成によって決まる
*Options
*Adjustable打ち抜くこと サイズ	4つの刃: 90-140mm     2つの刃: 200-350mm   1つの刃: 200-500mm （+-3mm） 、指定されるため
*Backstand	1~3は（層）、指定されるために執ように勧める

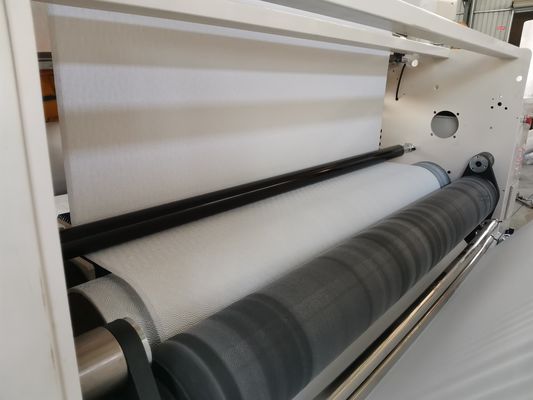

*Embossing	単一に浮彫りになることの鋼鉄倍の浮彫りになること   鋼鉄に（平になる2地点間/凸面）、   毛織を壁紙を張るために、鋼鉄feltedへの鋼鉄鋼鉄   ゴム製に、空気、指定されるため
*Edge-embossing	独立した空気、鋼鉄に鋼鉄、あるため   指定される





蓄積装置



項目	2900
丸太の直径	2850mm
丸太の直径	Φ90~Φ135mm
有効な丸太Qty	300logs
速度	20本の丸太/分
力	3KW



丸太の鋸



丸太の長さ	1500mm-2700mm
丸太の供給	サーボ機構の供給システム
速度	160cuts/min、4rolls/cut
供給チャネル	4channels
粉砕システム	空気の粉砕はの変数コントロール パネルで置くことができる
円の刃の直径	Φ610mm
許容の切断	±1mm
丸太のサイズ	Φ90~135mm
塵の吸引システム	ティッシュおよび粉砕の塵を取除きなさい
制御システム	PLC
設置力	主要なモーター:15KW









電気部品および他の部品は決め付ける



いいえ	名前	ブランド	元の場所
1	頻度パネル	Siemens	ドイツ
2	モーター	Siemens	ドイツ
3	空気の部品	シュナイダー	ドイツ
4	ナイフ軸受け	NSK	日本
5	鋼鉄	SKD	日本
6	タッチ画面	デルタ	台湾
