380V 50Hz 3PHの機械を作る単一のトイレ ットペーパー

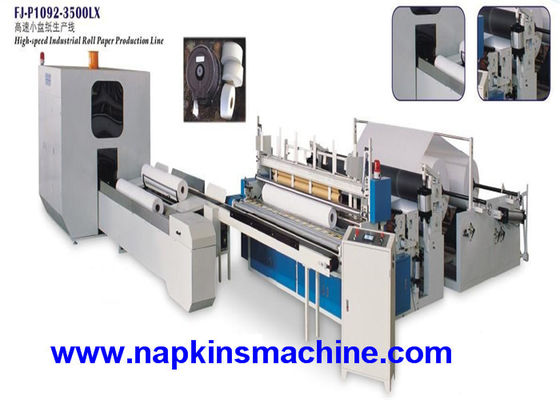

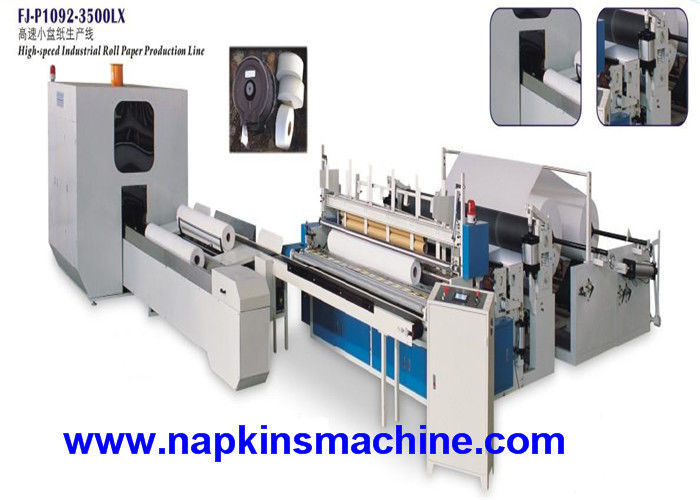

機械生産ライン380V 50Hz、3 PHを作る単一ロール トイレット ペーパー ロール





記述



機械生産ラインを作る単一ロール トイレ ットペーパー ペーパー ロールは1組のトイレット ペーパー機械を巻き戻し、打ち抜き、（またはそして穴があいたトイレット ペーパーおよびタオルのペーパー マシンと高速に巻き戻すこと装備できる） （それは2か3セットに従って条件である場合もある）、1組の自動丸太の鋸機械、および1組の多数のロールスロイスのための自動トイレット ペーパーのパッキング機械からおよびベルトを運ぶために成っている。



変数





最初部分



Rewinder機械



主要な技術的な変数
電気源	380V、50Hz、3 PH
終了するロール直径	90-150mm
終了するロール棒径	Φ 48のmm
原料の直径	≤Φ 1100 mm （他のサイズはカスタマイズすることができる）
原料の棒径	3" （76.2 mm） （他のサイズは利用できる）
原料の幅	1750mm、 台所ペーパー ロールを作り出すためにだけ
未加工ペーパーのGSM	19-25g
ピッチを打ち抜くこと	105~160mm
速度	120-150メートル/分
変数設定	接触ボタンLCDスクリーン操作のパネル
プログラム コントローラー	プログラマブル コントローラ（PLC）
メカニズムの運転	同期ベルト
浮彫りになるローラー	ポリウレタン浮彫りになるローラー
浮彫りになるタイプ	2地点間
色の単位	色刷なし
ラミネーションの単位	ラミネーションを使って
蓄積装置	1セット
	40部分の棚 店終了するロールのである場合もあるか20部分どれが
ほどくペーパー立場	2
力	可変的な頻度速度制御、32KW
機械サイズ	9500×3100×2200mm （L×W×H）
重量	12000kg



第2部分



ペーパー貯蔵の棚



トイレ ットペーパーの長さ	1800mm （他の指定は顧客用に必要とする）
トイレ ットペーパーの直径	Φ95mm~Φ140mm
店のペーパー量	150~160のロール
店の速度	25のロール/分
店のペーパー量	400ペーパー ロールへの任意40 （指定は顧客用である必要がある）
機械サイズ	4000*3000*5500mm （実寸に従う指定）
PLC	PLC （デルタ）



第3部分



丸太の鋸機械





トイレ ットペーパーの長さ	1750mm （他の指定は顧客用に必要とする）
トイレ ットペーパーの直径	Φ105~φ115mm （他の指定は顧客用に必要とする）
設計速度	120切口/min
安定した速度	100切口/min
システムを削りなさい	空気の、粉砕の時間間隔は調節可能である
ドライブ	デルタのサーボ モーター
力	11KW
機械サイズ	6500*2500*2000mm （実寸に従う他の指定）
刃のサイズ	φ610*4.7 （mm）
電圧	380V 50HZ
機械重量	4.5T



第4部品



ロールスロイス/パックのパッキング機械



力	220V 50HZ
主要な回路力	0.74KW
電源変圧器を切る密封のシール	0.45KW
総力	1.19KW
空気圧	0.4---0.5MPA





特徴



1自動に中心のローディングおよび取り替えることを用いる機械。 丸太は自動的に後押し出される



終わりの巻上げは、それから再度巻き始め。 中心は中心のあらゆるサイズに中合わせることができる



1分。自動的に押し出されるローラーを巻くことを終えられるの後。 それはmachanismの腕の補助機関車を採用することである



ローラーを押すため。 終了するロールの最低の直径は60mmである。

つき、密封する2自動トリミング: それはとロールの従来のシーリングを取り替えた



引き出し始めるために促進するべき10~18mmの尾があることができるシーリング、および国際的な普及したトリミング



ペーパー。同時に、



従ってそれは生産費を削減するためにペーパーの消耗を非常に削減できる。

3高度PLCのプログラマブル制御の技術: 巻くプロフィールは始めに堅い場合もある



巻上げおよび中心がロールから後緩い問題を避けることを緩く得ることの、



長い時間の貯蔵。

ペーパー壊れ目の4自動検出およびペーパーは包む: 終わる良質をの保証するため



ロールevenin高速操作。

5 Corelessの巻き戻すシステムは質と作るために中心を取るように従来のmathodを変えた



固体corelessローラー。 マンパワーの減少。高精度の変なパーホレーションのナイフを使って。



6明らかに打ち抜を作る4つのパーホレーションの刃と。 打ち抜くピッチは制御した



ギヤ ボックス。3つのbackstands、空気のジャンボ ロールのローディング、および気学的に広いベルトのペーパーほどくこと



各々のジャンボ ロールのための運転、および個々の網の張力制御の単位。

7 2地点間浮彫りになる単位: ペーパーは両側で浮彫りになり、より柔らかく感じる。 それは作る



より多くのクリーナーを浮彫りにすること



そしてよりよい。 より少ないペーパーと同じ直径ロールと比較される終了するロール。網はある場合もある



2つの揺れボタンによって機械で通される。 より多くの安全および網に与えることは容易である。
