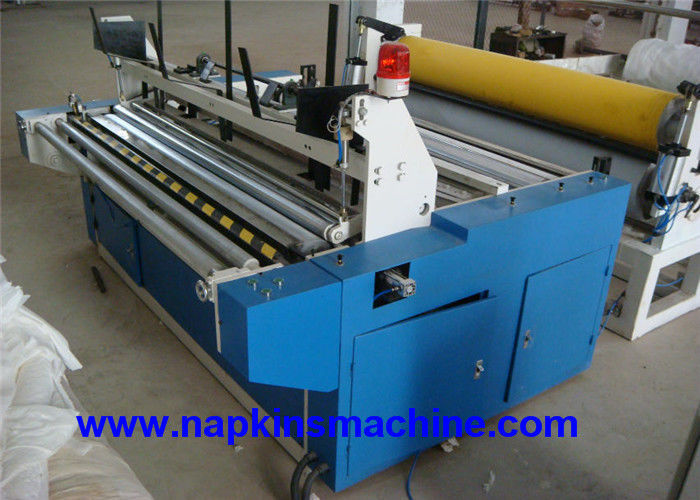

1200mm PLCの機械を作る制御によって薄板にされるトイレ ットペーパー

Plcのプログラム制御を用いる機械1200mmを作る薄板にされた小さいトイレット ペーパー





記述



ラミネーション機械に入り込むフル オートマチックのトイレ ットペーパー ロール浮彫りになるポイントは小さい洗面所のrolleにジャンボ ロールを変える。それはインバーター、電子にブレーキがかかることのHMI操作のパネルによって調節するために高度PLCのコンピュータ・プログラミング システム、速度を採用する。そしてそれはこの機械に取付けられているすべての優秀で、実用的な構成の州のパテントを得るこの機械のためおそらくである。





変数



機械タイプ	1092	1575	1760	2200	2500	2800	3000	3200
未加工ペーパーの最高の幅	1300mm	1800mm	2000mm	2200mm	2500mm	2800mm	3000mm	3200mm
未加工ペーパーの外Dia.	1200mm （指定されるべき他のサイズ）
ペーパーほどく立場	1-3層（Qty。指定されるべき未加工ペーパー ロールの） （命令されるため）
未加工ペーパー中心の内部Dia.	3" （76.2mm） （指定されるべき他のサイズ）
変数設定	HMI操作インターフェイス/タッチ画面
プログラム制御	PLC
ブレーキがかかること	電子/Airの圧力制御
機械速度	0-200m/min
規定回転数	0-180m/min
完成品の外Dia.	90-135mm （指定されるべき他のサイズ）
完成品の中心の内部Dia.	25-50mm
外のDia. Finishedの制御	電子/pneumatic
打ち抜くこと	金敷の柔らかい刃の4部分、サイズはである108±2mm （指定されるべき他のサイズ）
サイズを打ち抜くこと	調節可能でであって下さい
空気システム	最少圧力の3HP空気圧縮機は、5kg/cm2paはである（ユーザーが供給する）
制御電圧	安定したvoltageDC24V
機械構造	壁版のタイプ
機械伝達	Steplessの変速機

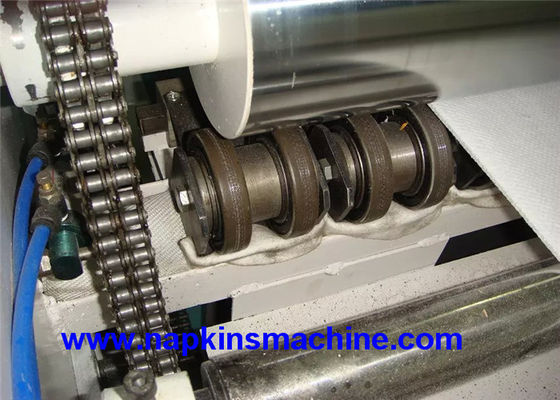

伝達方法	リンク・チェーン
力	5.5-22kw可変的な頻度速度の調整
打ち抜くことの制御	空気
付加的な機能（命令されるため）
浮彫りになること	単一に浮彫りになることの鋼鉄に浮彫りになることの空気に浮彫りになることに鋼鉄二重に浮彫りになること
端–浮彫りになる	特別な空気の端の浮彫りになる装置
つくこと	台所タオル:味方する2地点間につくこと/ポイントつく
装飾的なつくシステム	パターンは浮彫りになる設計によってある





特徴



1. 高度PLCのコンピュータ・プログラミングの技術はフル オートマチックのトイレット ペーパーの巻き戻す機械に適用される。巻くプロフィールは巻上げおよび中心が長い時間の貯蔵の後でロールから緩い問題を避けることを緩く得ることの始めに堅い場合もある。

2. それは周波数制御、電子ブレーキ（EABS）、およびタッチスクリーン インターフェイス操作システムが装備されている。自動調整、つくこと、密封、与え、シャフトを取除き、そしてつぶれる打つこと、自動車は1つで統合される。ロール用紙がバンド鋸引き機械に供給である場合のより低い消費の保障。プロダクトは高い等級および高性能従ってである。

3. それはcoreless巻き戻すシステムが装備され、プロダクトをより美しくさせる人件費を削減する。

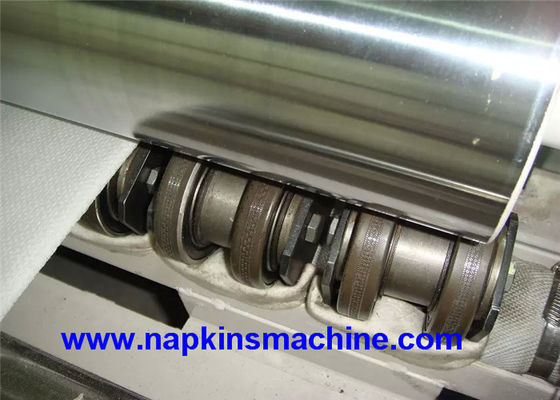

4. 高精度の変なパーホレーションのナイフを使って。低雑音および高い定義をする4つのパーホレーションの刃と打ち抜く場合の。打ち抜くピッチは変速機によって制御される。

5. ペーパー壊れ目の自動検出および包むため、良質をの高速操作の終了するロール保証するため。

6. Corelessの巻き戻すシステムは良質の固体corelessローラーを作るために中心を取るように従来の方法を変えた。マンパワーの減少。

7. 3層の横のほどく立場を使って、空気の供給システム。未加工ペーパーの各ロールに張力調節装置のための個々の制御装置がある。

8. 網は2つの揺れボタンによって機械で通すことができる網に与えることは安全、容易である。



技術的要求事項



未加工ペーパー



（1つの）サイズ: Diameter≤1100mm、（未加工ペーパーDiameter*Width）;

（3）内部の直径: 76.2mm

ペーパー供給の部分



（ペーパーを渡す1つの） 3つの層およびベルトおよびポンプによって制御されて;

（張力クランプとの元の軸線2つの） 3部分の（3インチのペーパー中心およびシャフトの袖）;調節可能なサイズ;

（3）空気の負荷のペーパー装置

（4）未加工ペーパー手動調節



自動coreless装置



浮彫りになる部分



（1） 1つはセット ゴム製浮彫りになる単位（バイヤーが提供する浮彫りになるパターン）に鋼鉄



巻き戻す部品



（調節可能な1つの）内部の直径は鳴った: 15mm-60mm

（完成品の2の）直径: 90-130のmm

（3）巻き戻すパーホレーションのサイズを調節しなさいフル オートマチック

（4）上部の一流のペーパー タイプ巻き戻す完成品を使用しておよび未加工ペーパーを導く揺れボタン

（5）国際的な高度PLCのコンピュータ・プログラミングの技術、可変的な頻度速度の規則およびHMIインターフェイスを使用して

（6）シーリング: 密封する自動調整、付着力



制御部品



（1つの）緊急装置;

（2の）電圧:AC380V 50HZの主要なモーター7.5KW、

（3の）空気圧はより少しにより0.5 MPAを要求した（ユーザーが供給する）

（4）電磁石の速度の調整装置





電気部品および他の部品は決め付ける



いいえ	名前	ブランド	元の場所
1	頻度パネル	Siemens	ドイツ
2	モーター	Siemens	ドイツ
3	空気の部品	シュナイダー	ドイツ
4	ナイフ軸受け	NSK	日本
5	鋼鉄	SKD	日本
6	タッチ画面	デルタ	台湾
